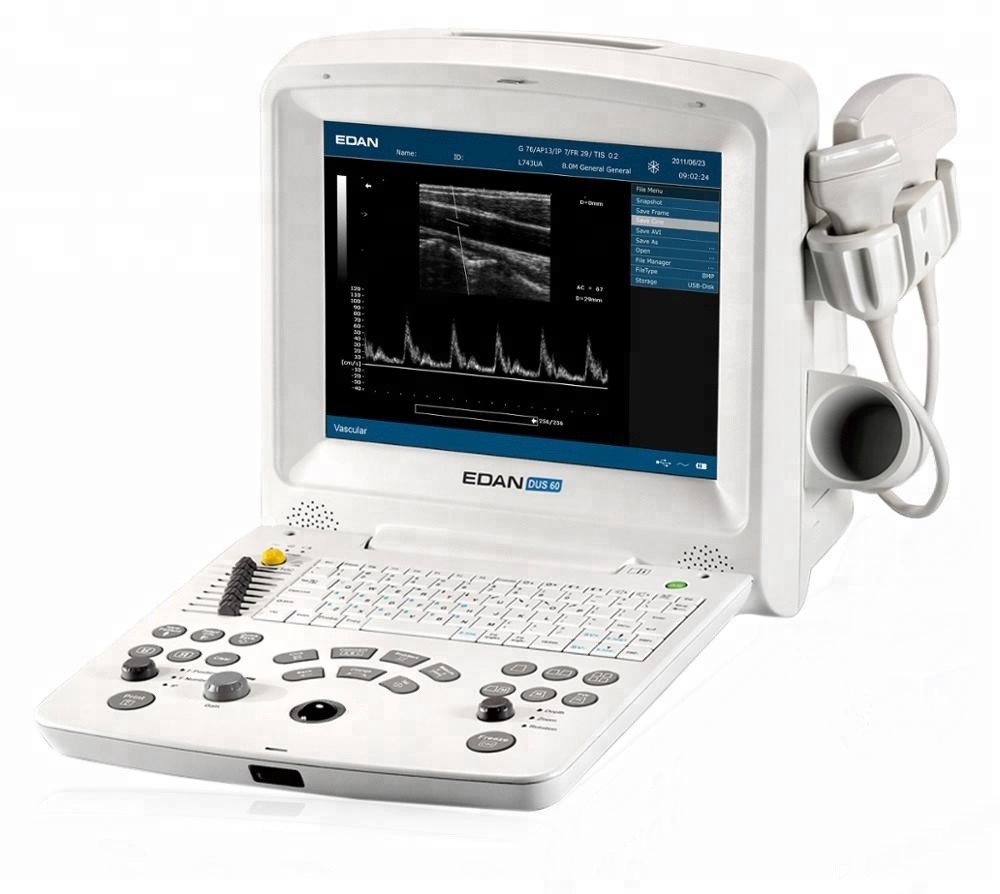

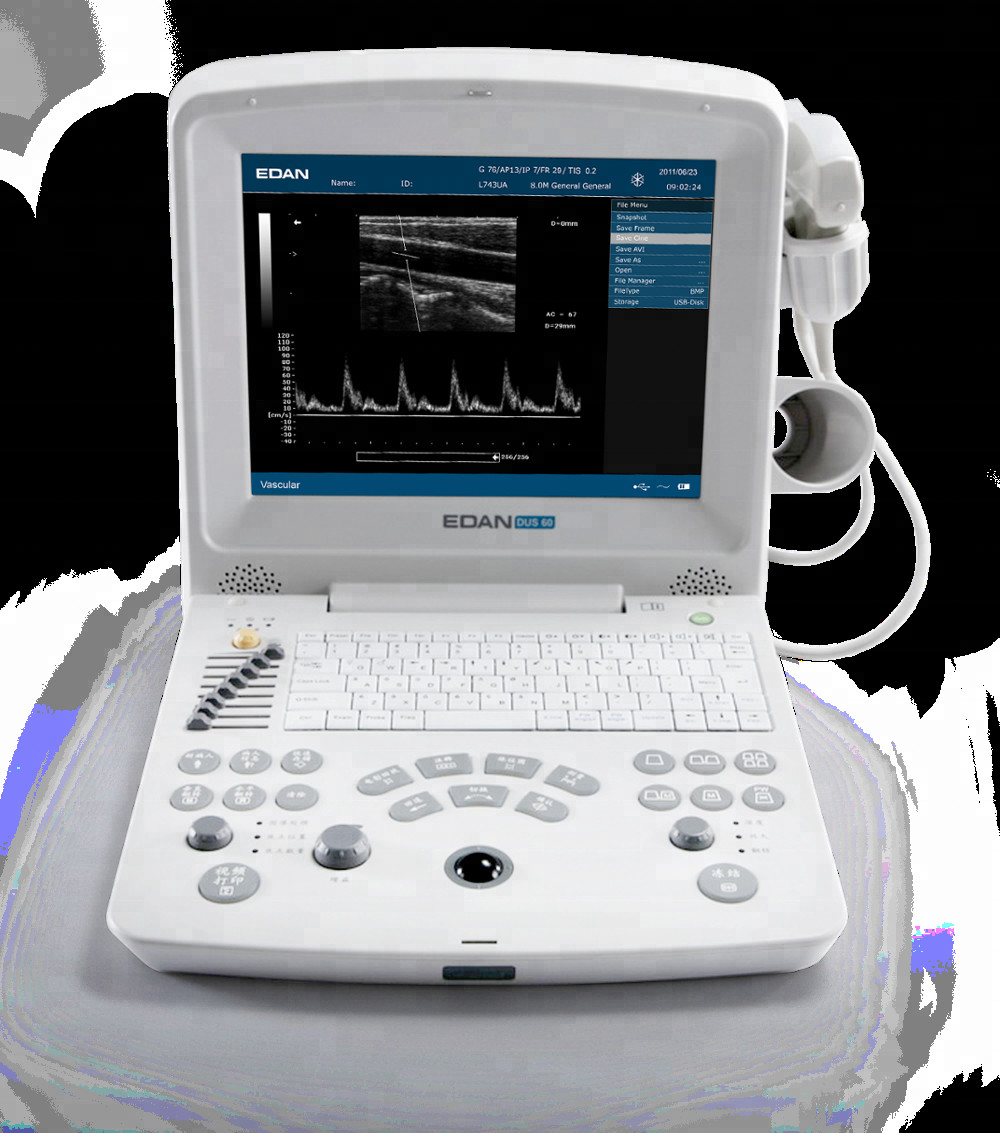

DUS 60 nieuw compact ultrasone klanksysteem

DUS 60 nieuw compact ultrasone klanksysteem

Standaardconfiguratie met inbegrip van:
Hoofdeenheid
- 12,1 duimlcd monitor
- Twee standaardomvormerschakelaars
- 8-segment TGC controle
- De gefaseerde weergave van de Inversie Harmonische Samenstelling
- Multi-straal-zichvormt
- Synthetische opening
- IP (Beeldverwerking) functie
- 256-kader het geheugen van de cinematografielijn
- 504MB de capaciteit van de beeldopslag
- Twee USB-poorten
- Pseudokleur
- Het pakket van de Measurement&Calculationsoftware
- Flitsschijf (het Protocol van Netac, van 4G, USB2.0-)

De Harmonische Weergave van de faseinversie

De harmonische signalen worden veroorzaakt aangezien de ultrasone klankgolven zich door het lichaam verspreiden.  Omdat deze signalen in het lichaam worden veroorzaakt, worden zij niet door artefact beïnvloed die vet veroorzaken dichtbij de huidoppervlakte.  Derhalve zal een gevormd beeld gebruikend slechts het harmonische signaal minder rommel hebben en kan kenmerkender zijn.  Met phase-inversion boventonen, worden de paren ultrasone klankimpulsen met tegenovergestelde fasen overgebracht.  Wanneer de signalen van omgekeerde impulsen worden ontvangen samen worden toegevoegd, worden de fundamentele componenten geannuleerd en slechts blijft het harmonische signaal dat.  Dit leidt tot een beeld dat zuivere boventoon met vermindering van rommelartefact is dat het beeld degradeert.

De Technologie van de vlekvermindering

De weergave van de vlekvermindering gebruikt beeldverwerking in real time om visualisatie van anatomie en pathologie te verbeteren door het vleklawaai te verminderen.   Van het de vleklawaai van Edan de technologie van de de verminderingsweergave gebruikt een geavanceerd multi-schaal anisotroop het filtreren algoritme. Deze weergavetechnologie is uitstekend bij het scheiden van de lawaaigebieden van het kenmerkende beeld die het complexe filtreren toelaten om verschillend op lawaai tegenover ware anatomische informatie die zo worden uitgevoerd een verbeterd beeld veroorzaken

Multi-beam Technologie

De ultrasone klanksystemen gebruiken stralen die elektronisch worden geconcentreerd om hoge ruimteresolutie te veroorzaken.  De signalen van de omvormer worden vertraagd en samen in het systeem toegevoegd om een geconcentreerde ultrasone klankstraal te produceren.  De zelfde signalen kunnen samen met verschillende vertragingen aan opbrengs veelvoudige stralen worden toegevoegd.  Wanneer dit wordt gedaan, kan de ruimteresolutie worden verbeterd zonder de framesnelheid te verminderen of de framesnelheid kan worden verbeterd zonder de resolutie te verminderen.  Zoals hieronder getoond, met dubbele beamformation ontvangt hetzelfde stralen wordt gevormd met de helft van de transmit stralen, waarbij de framesnelheid wordt verdubbeld.
