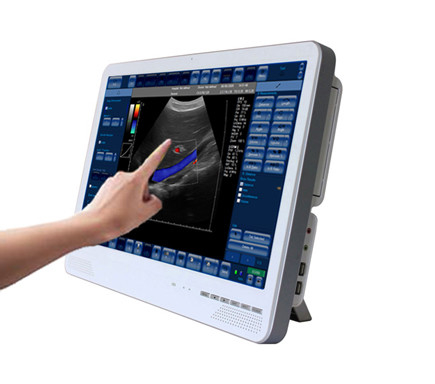

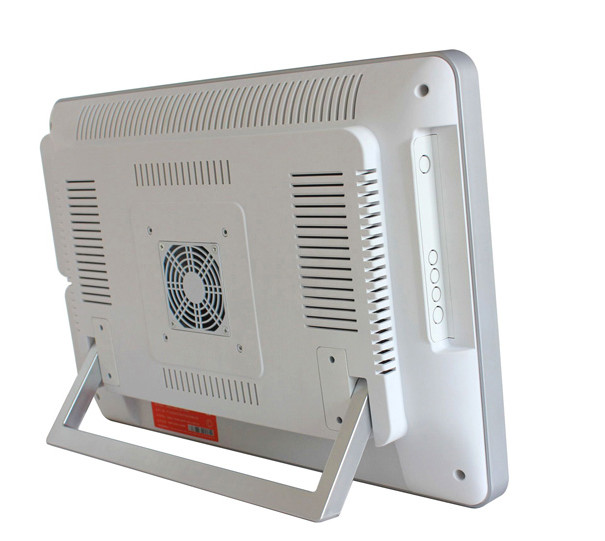

Su-6C de Ultrasone klanksysteem van Kleurendoppler (Touch screen) met Ce-certificaten
Eigenschap:
-22 LEIDEN van de duimkleur Touch screen
- Met veelvoudige sondes om verschillende gebruik en begrotingen te passen
- Weergavewijze: B, BB, M, CD, DOW, CWD, DirPwr, Pwr
- De hoge de wijzeweergave van Doppler van de Definitie Veelvoudige Kleur, omvat steunen meeste Doppler-weergave en geavanceerde de weergaveverwerking voor hart, vasculaire toegang, en OB-diagnostiek.
- Kan daarnaast met 3D en panoramische beeldverwerking voor volumewederopbouw, visualisatie, segmentatie, en meting worden uitgerust.
- Alle toepassingen met Microsoft kan in werking stellen installeren en? Vensters? met inbegrip van geduldige beheersystemen voor betere opvolgende, evenals netwerkhulpmiddelen om PACS-tot gegevens toegang te hebben
- De grote de volumeopslag en voorproef, geven verslagen (beeld, gesproken teksten, cineloop video) door hardisk, USB-flitsschijf, DVD uit
- Triplex Vertoning: Triplex vertoningsb Kleur in real time Doppler pulseerde Spectraal Doppler (Drie TGCs kunnen respectievelijk worden aangepast)
De technologie - van THI (Weefsel Harmonische Weergave): Onderdruk vleklawaai, helder beeld op en verbeter de beeldkwaliteit
- Één-zeer belangrijke Optimalisering: Één sleutel voor acht-parameter aanpassing, gemakkelijke beeldoptimalisering.
- Krachtige Metingssoftware: Veelzijdig kliniek-georiënteerd metend softwarepakket
- Beeldbeheer: De veelzijdige voorproef van de de capaciteits cineloop opslag van het beeldformaat grote geeft uit
- Kan en update door Internet handhaven
- De ruimtebesparing door de integratie van de ultrasone klankscanner van kleurendoppler en bureaucomputer, en kan of op een bureau leggen of opgezette muur zijn.
- Kan of door een regelmatig PC-toetsenbord en een muis, of een specifiek ultrasone klanktoetsenbord worden gecontroleerd.
- Behalve algemeen gebruik, speciaal kostuum voor gebruik in verrichtingsruimte of ziekenwagens
-2 sondecontactdozen
Weergavewijzen
· B
· B+B
· 4B
· B+M
· M
· B-jonge os
· Samenstelling + Trapezoïde
· Kleur Doppler (CFM)
· Macht Doppler (PDI)
· Richtingmacht Doppler (DPDI)
· Gepulseerde Golf Doppler (DOW)
· (Duplex) B+PWD
· (Triplex) B+CFM/PDI/DPDI+PWD
· De hoge Frequentie van de Impulsherhaling (HPRF)
· Weefsel Harmonische Weergave (THI)
Ultrasone klankweergave
· de grootte van het ultrasone klankbeeld: automatisch regelbaar aan beeldschermresolutie
· grijze schaal: 256
· kleurenscala: 256
· volledig motie en hoogtepunt - rangschik ultrasone klankweergave in real time, tot 120 fps (hangt van geselecteerde aftastendiepte, aftastenhoek, nadrukwijze af, het Hoge Lijndichtheid plaatsen, computersnelheid)
· cineloop opname/spel: verscheidene duizendenkaders (hangt van de grootte van het computergeheugen en aftastenwijze) af
· gezoemwijze: van 60% aan 600% op alle wijzen (Aftasten, Vorst, B, B+B, 4B, Doppler-wijzen, m-Gezoem, cineloop en enz.)
· het bekijken gebiedsvariabele voor framesnelheid die maximaliseren: 6 stappen
· duimnagelwijze: tot 32 beelden
· „Vorst“ wijze
· „Autovorst“ wijze
Aftastenmethode
· elektronische lineair
· elektronische convex
· elektronische microconvex
· aftastendiepte: 2-30 cm
Omvormers
· convex, micro-convex, lineair, transvaginal
o van 2,0 Mhz aan 12,0 Mhz
o multifrekwentie
· automatische omvormererkenning
Kleur Doppler
· PRF variabele: 0.5-10 kHz
· de montages van de muurfilter: 3 stappen (5%, %10%, 15% PRF)
· aanwinstencontrole: 50 dB
· hoekleiding voor lineaire omvormers: ±10°
· ruimtefilter in real time: 4 waarden
· CFM-palet: 10 kaarten
· PDI-palet: 11 kaarten
· B/Color prioritaire controle
· de controle van de kleurendrempel
· CFM-basislijncontrole
· Doppler-frequentieselectie: 2 frequenties/elke omvormer
· kleurenkader die het gemiddelde nemen van: 8 waarden
· Transparante Kleurenafbeelding (TCM): 10 waarden
Automatische Beeldoptimalisering
· eenmaal klikken autoaanpassing:
o B-beeld: aanwinst, dynamisch bereik, TGC-schuiven
o Kleur Doppler: CFM/PDI/DPDI-aanwinst
o Gepulseerd Gegolft Doppler: de basislijn, keert, PRF om
Gepulseerde Golf Doppler
· PRF variabele: 1-15 kHz
· de montages van de muurfilter: 16 stappen (2.5%-20% PRF)
· aanwinstencontrole: 50 dB
· hoekleiding voor lineaire omvormers: ±10°
· spoorlijn in real time met automatische berekening van spectrumparameters
· stereogeluid: volumecontrole
· DOW-palet: 12 kaarten
· Doppler-frequentieselectie: 2 frequenties/elke omvormer
Het concentreren zich
- digitaal breng zich het concentreren over
- multifocuswijze:
- breng zich/ontvang het concentreren over
- het programmeerbare nadrukgebied stelt vooraf in
- dynamische nadrukwijze:
- breng veranderlijke nadruk over
- dynamisch ontvang nadruk
Verwerking
- Hoge het aftastenwijze van de Lijndichtheid voor betere resolutie
- TGC-Controle, 5-10 schuiven (klantgerichte) 40 dB
- dynamisch bereik: 120 dB, 8 waarden
- algemene aanwinstencontrole
- M - de snelheidscontrole van het wijzebereik
- akoestische vermogenssturing
- het veranderlijke kader het gemiddelde nemen van
- helderheid, contrast
- geavanceerde gammacontrole: 8 vaste krommen, bepaalde gebruiker 8 - (douane)
- de aftastenrichting, omwenteling, omhoog-verslaat controles
- verbied/positieve controle
- bilineaire interpolatie
- de controle van de echoverhoging
- de functie van de lawaaiverwerping
- vlekvermindering en de structuurverbetering PureView: 8 algoritmen
Functies
- muis/trackball/toetsenbordverrichting
- anatomische pictogrammen met de indicator van de omvormerpositie
- direct e-mail die met beeld of videogehechtheid via Internet verzenden
- DICOM-dossierduw aan server
- druk op systeemprinter
- onbeperkte programmeerbaar stelt voor klinisch specifieke weergave vooraf in
- TV-output via computervideoadapter
Bestandsindelingen
- het beeld en de video sparen/lading
- AVI
- JPG
- BMP
- PNG
- TIF
- DCM (niet samengedrukte DICOM)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (de Video van dicom-JPEG RGB/YBR)
- TPD (Beeldgegevens)
- TVD (Videogegevens)
DICOM
- Controle SCU
- Modaliteit Worklist (MWL) SCU
- Modaliteit Uitgevoerde Procedurestap (MPPS) SCU
- Opslag SCU (beelden, cines)
- Druk SCU (grayscale, kleur)
Interfaceaanpassing
- de reeks vooraf bepaalde huidregelingen voor softwareinterface
- de reeks vooraf bepaalde knopenbeelden
- Meertalige steun, talen:
- Chinees
- Engels
- Duits
- Italiaans
- Koreaans
- Litouws
- Magyaars
- Pools
- Roemeens
- Russisch
- Spaans
- B+M, B+PW-lay-outpositie, grootte
- de grootte van het ultrasone klankgebied
- tekengrootte
Algemene Metingen en Berekeningen
- B en Kleuren de wijze algemene metingen en berekeningen van Doppler
- Afstand
- Lengte (methode: 1 spoor)
- Gebied, Omtrek (methodes: 1 ellips, 1 spoor, 1 afstand)
- Volume (methodes: 1 afstand, 2 afstanden, 3 afstanden, 1 ellips)
- Hoek (methodes: 2 afstanden, 3 afstanden)
- Vernauwing % (methodes: 2 afstanden, 2 ellips of spoorgebieden)
- A/B verhouding (methodes: 2 afstanden, 2 ellips of spoorgebieden, 2 ellips of spoorcircumferences)
- M wijze algemene metingen en berekeningen
- Afstand, Tijd, Snelheid
- Harttarief (methodes: 1 sloeg, slaan 2)
- Vernauwing % (methode: 2 afstanden)
- A/B verhouding (methodes: 2 afstanden, 2 keer, 2 snelheden)
- PW wijze algemene metingen en berekeningen
- Één-punt PW metingen en berekeningen:
- Snelheid
- Drukgradiënt (PG)
- Twee-punten PW metingen en berekeningen:
- Snelhedenverschil
- Van drukgradiënten (PG) het verschil
- Tijdinterval
- Versnelling
- Weerstandsvermogenindex (RI)
- Harttarief (methodes: 1 sloeg, slaan 2)
- Snelheidsminimum en maximum
- Van de drukgradiënt (PG) het minimum en het maximum
- De op spoor-gebaseerde metingen en de berekeningen van PW:
- Trace Time
- Min Trace Velocity, maximum, betekent
- Min Trace Pressure Gradient (PG), maximum, betekent
- De Integraal van de snelheidstijd (VTI)
- Pulsatilityindex (pi)
- A/B verhoudingen van één-punt PW metingen:
- Snelhedena/b Verhouding
- Van drukgradiënten (PG) A/B de Verhouding
- A/B verhoudingen van twee-punt PW metingen:
- De Verhouding van snelheidsverschillen A/B
- Van de drukgradiënt (PG) de verschillena/b Verhouding
- De Verhouding van tijdverschillen A/B
- Versnellingena/b Verhouding
- De Verhouding van weerstandsvermogenindexen A/B
- A/B verhoudingen van op spoor-gebaseerde PW-metingen:
- De snelheid betekent A/B-Verhouding
- De drukgradiënt (PG) betekent A/B-Verhouding
- De Verhouding van Pulsatilityindexen A/B
- De Integralena/b Verhouding van de snelheidstijd
PW metingen en berekeningen van de wijze de de Menselijke Cardiologie
- Linkerventrikel: LVOT-Diameter, LVOT VTI, LVOT Vmax, SV (Slagvolume), Si (de Index van het Slagvolume), Co (Hartoutput), ci (Hartindex), DP: dt (Deltadruk: Deltatijd), MPI (Verlaten Ventrikel Myocardiale Prestatiesindex)
- Mijtervormige Klep: MVA (PHT) (Mijtervormige Klepgebied die Druk gebruiken Half - time), MVA gebruikend Continuïteitsvergelijking (LVOT-Diameter, MV VTI; LVOT-Diameter, MV Vmax), DP: dt, E/A-verhouding
- Aortaklep: AVA die (Aortaklepgebied) Continuïteitsvergelijking gebruiken (LVOT-Diameter, AV VTI; LVOT-Diameter, AV Vmax), AVI (Aortaklepindex), DPI (Prestatiesindex Zonder dimensie), AV PHT (Aortaklepdruk Half - time)
- Juist Ventrikel: RVOT-Diameter, RVOT VTI, RVOT Vmax, DP: dt, rv MPI (Index van Juist Ventrikel de Myocardiale Prestaties), MPAP (beteken Longslagaderdruk)
- Tricuspid Klep: TVA die (Tricuspid Klepgebied) Continuïteitsvergelijking gebruiken (RVOT-Diameter, TV VTI; RVOT-Diameter, TV Vmax); DE VERHOUDING VAN TV E/A, TV PHT
- Long- Klep: PVA die (Long- Klepgebied) Continuïteitsvergelijking gebruiken (RVOT-Diameter, PV VTI; RVOT-Diameter, PV Vmax), P.VI (Long- Klepindex), DPI (Prestatiesindex Zonder dimensie), PV PHT (Long- Klepdruk Half - time)
- Longader; Leverader
- Shunts: Qp: Qs (long-Systemische Stroomverhouding)
Menselijke Metingen en Berekeningenpakketten
- Menselijk Algemeen berekeningenpakket
- Metingen: hetzelfde als algemene metingen van verschillende wijzen (B, M, PW)
- Berekeningen: BSA via Hoogte en Gewicht, BSA via Gewicht, Heuphoeken (α, β), Dij Hoofddekking (FHC)
- PW wijzeberekeningen: U, SV gebruikend Stroomgebied, SV die Stroomdiameter, Si die, Co, ci, Gebiedsberekening gebruiken Continuïteitsvergelijking gebruiken (methodes: Gebied en VTI, Gebied en Snelheid, Diameter en VTI, Diameter en Snelheid, Snelheidsverhouding (S/D, D/S), DP: dt, Stroomvolume (methodes: Diameter, Gebied), PHT, MVA
- Menselijk Verloskunde/Gynaecologie (OB/GYN) berekeningenpakket
- Metingen: LMP (INGEGAAN OF VAN KALENDER), AC, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, BZV, CEREB, CLAV, RAD, AFI, FHR
- Geschatte datum van geboorte (EDD) berekeningen: EDD (LMP), EDD (GA), EDD (AUA)
- Verhoudingen: FL/AC, FL/HC, FL/BPD, HC/AC, CI
- Geschatte Foetale Gewichts (EFW) berekeningen: EFW (AC), EFW (AC, BPD), EFW (AC, FL), EFW (AC, HC), EFW (AC, HC, BPD), EFW (FL), EFW (AC, FL, HC), EFW (AC, BPD, FL), EFW (AC, BPD, FL, HC), EFW (BPD, FL, FTA), EFW (BPD, ATD), EFW (BPD, TTD), EFW (BPD, TAPD, TTD), EFW (BPD, FL, TAPD, TTD)
- De geselecteerde EFW-waarden worden gebruikt voor berekening van Gemiddelde EFW
- Gestational Leeftijds (GA) berekeningen: GA (AC), GA (BPD), GA (CRL), GA (FL), GA (GS), GA (HC), GA (HL), GA (OFD), GA (TL), GA (UL), GA (HC/AC), GA (FTA), GA (ATD), GA (TAPD), GA (TTD), GA (BZV), GA (Cereb), GA (Clav)
- Foetale de Groeischatting (het neigen): AC (GA), BPD (GA), CRL (GA), FL (GA), GS (GA), HC (GA), HL (GA), OFD (GA), TL (GA), UL (GA), [FL/AC] (GA), [FL/HC] (GA), [HC/AC] (GA), EFW (GA), AAPD (GA), ATD (GA), TAPD (GA), TTD (GA), BZV (GA), Cereb (GA), Rad (GA), Clav (GA), AFI (GA), FHR (GA)
- De geselecteerde de Groeilijsten worden gevisualiseerd als Foetale de Groeikrommen
- De software steunt onbeperkt aantal user-defined de Groeilijsten
- Menselijke Gynaecologie (GYN)
- Metingen: lengte, hoogte, breedte van baarmoeder, cervix, eierstokken, renals, follikels
- Berekeningen: volumes van baarmoeder, cervix, eierstokken, renals, follikels
- Menselijke Buikexamenmetingen en berekeningen
- Lever: Volume (de diameters van CC, AP, LL-)
- Gallbladder: Volume, Muurdikte, Extrahepatic Bile-duct (EBD), Gemeenschappelijke Bile-duct (CBD), Gemeenschappelijke Leverbuis (CHD)
- Alvleesklier: Hoofddiameter, Lichaamsdiameter, Staartdiameter, Lichaam van de Alvleesklier- Buis het Hoofd, Alvleesklier- Buis
- Milt: Volume (lengte, breedte, dikte)
- Maagdarmkanaal: De Dikte van de bijlagemuur, Bijlagediameter, de Dikte van de Darmmuur (bij Maag, Kleine Darm, Grote Darm)
- Urineblaas: Volume (lengte, hoogte, breedte)
- Juiste/Verlaten Nier: Volume (lengte, hoogte, breedte), Bekkendiameter
- Menselijke Urologie
- Metingen: lengte, hoogte, breedte van nieren, blaas, voorstanderklier, testikels
- Berekeningen: volumes van nieren, blaas, voorstanderklier, testikels; RUV (Overblijvend Urinevolume)
- Menselijke Endocrinologie
- Metingen: lengte, breedte, dikte van schildklierkwabben
- Berekeningen: de kwabben van de volumesschildklier; volume van schildklier
- Menselijke Vasculaire examenmetingen en berekeningen
- Afstand en gebied - gebaseerde vernauwingsberekeningen bij linker (juiste) Subclavian, CCA (Gemeenschappelijke Slagader Van de halsslagader), Bol, ICA (Interne Slagader Van de halsslagader), ECA (Externe Slagader Van de halsslagader), Wervelschepen bij proximale, midden, distale plaatsen
- PSV/EDV (Pieksystolesnelheid/van de Beëindigendiastole Snelheid) verhoudingen voor elke schip en plaats
- VERHOUDINGEN VAN SNELHEDEN ICA PSV/CCA PSV, ICA EDV/CCA EDV, ICA PSV/CCA EDV, ECA PSV/CCA PSV, ECA EDV/CCA EDV, ECA PSV/CCA EDV BIJ RECHTS. (Lt.) Prox. (Medio., Dist.) plaatsen
- Menselijke Cardiologie
- De software steunt de volgende metingen van Linkerventrikel, Aortaklep, Linker Atrial: IVSd (Interventriculaire Septumdikte, diastole), LVIDd (Verlaten Ventrikel Interne Diameter, diastole), LVPWd (Verlaten Ventrikel Latere Muurdikte, diastole), AOd (Aortaworteldimensie, diastole), IVSs (Interventriculaire Septumdikte, systole), LVIDs (Verlaten Ventrikel Interne Diameter, systole), LVPWs (Verlaten Ventrikel Latere Muurdikte, systole), Knullen (Verlaten Atrial Afmeting, systole).
- Berekeningen: U (Harttarief), BSA (LichaamsOppervlakte), Linkerventrikelvolume (methodes: Gekubeerd, Teichholz, Gibson, lvam-LVAP van Simpson, het enige vliegtuig van Simpson, de tweedekker van Simpson, Kogel, Ellipsoïde enig vliegtuig, Ellipsoïdetweedekker), SV (Slagvolume), Si (de Index van het Slagvolume), EF (Uitwerpingsfractie), Co (Hartoutput), ci (Hartindex), STIVS (het Interventriculaire Verkorten), FS (het Verwaarloosbare Verkorten), STPW (Latere Muur die verkorten), LVM (Verlaten Ventrikel Hartmassa), CMI (Hartmassaindex), LA/AO-Verhouding
De menselijke/Veterinaire pakketten van OB Gyn: de software steunt onbeperkt aantal user-defined GA-lijsten, worden de geselecteerde GA-waarden gebruikt voor berekening van Gemiddeld GA (Gemiddelde Ultrasone klankleeftijd - AUA).
Het menselijke/Veterinaire pakket van Cardiologiemetingen toont automatisch wenkbeelden die tonen waar en hoe de aangewezen metingen moeten worden uitgevoerd.
Veterinaire Berekeningenpakketten
- Hondsob
- Metingen: GS, CRL, HD, BD
- Gestational Leeftijds (GA) berekeningen: GA (BD), GA (CRL), GA (GS), GA (HD)
- Katachtige OB
- Metingen: HD, BD
- Gestational Leeftijds (GA) berekeningen: GA (BD), GA (HD)
- Schapenob
- Metingen: CRL
- Gestational Leeftijds (GA) berekeningen: GA (CRL)
- Runderob
- Metingen: BD, CRL, HD, UD
- Gestational Leeftijds (GA) berekeningen: GA (BD), GA (CRL), GA (HD), GA (UD)
Veterinaire Berekeningenpakketten
- Paardenob
- Metingen: AOD, BPD, CRL, EOD, GS
- Gestational Leeftijds (GA) berekeningen: GA (AOD), GA (BPD), GA (CRL), GA (EOD), GA (GS)
- Lama OB
- Metingen: BPD
- Gestational Leeftijds (GA) berekeningen: GA (BPD)
- Geit OB
- Metingen: BPD
- Gestational Leeftijds (GA) berekeningen: GA (BPD) voor verschillend soort
- Dierlijke Cardiologie
- Het linkerventrikel, Aortaklep, verliet Atrial metingen: IVSd, LVIDd, LVPWd, AOd, IVSs, LVIDs, LVPWs, Knullen, ET
- Berekeningen: U, LV GEKUBEERD VOLUME (, TEICHHOLZ, GIBSON), SV, EF, CO, STIVS, FS, STPW, LA/AO, VCF
Standaardconfiguratie:
- Gastheer 1 eenheid
- Convexe sonde 1 PCs
- Lienar of Trans-vaginal sonde 1 PCs
- Computertoetsenbord 1 PCs
Facultatief:
Lineair, Trans-vaginal, micro-Convex, Karretje, Printer
